Spynerevoluciona : ahora con codificación Angular

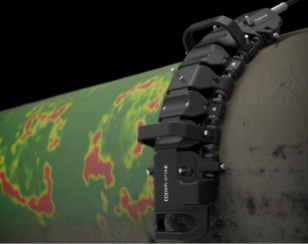

Basado en la tecnología Eddy Current Array (ECA), el escáner Spyne™ está diseñado para inspeccionar la superficie externa de tuberías de más de 150 milímetros de diámetro.Su anchura de exploración de 8 pulgadas (200 mm) ylasvelocidadesde exploración de de hasta 4 pies (ft) por segundo (s) [1,2 metros (m)/s ] lo hacen ideal para la inspección rápida de grandes superficies de tuberías en cuestión de minutos. Puede utilizarse en cualquier material conductor, a temperaturas superficiales de hasta 150°C(300°F), y puede detectar defectos decualquier orientación en una sola pasada. Gracias al enfoque innovador de las empresas de inspección que utilizan el Spyne en todo el mundo, la tecnología se ha utilizado con éxito como sustituto del MPI para la detección de grietas por corrosión bajo tensión, y como sustituto del grabado nitalpara la detección de alta dureza en aceroal carbono (puntos duros).
De axial a angular: La coberturacompleta de la superficie de los tubos
Hasta ahora, los datos adquiridos con el escáner Spyne se codificaban axialmente mediante un codificador de rueda desmontable con resorte. Esto facilitaba la determinación de la posición de los defectos a lo largo de la tubería, pero encontrar con precisión su ubicación circunferencial requería un proceso más manual y propenso a errores.
Los operarios tenían que controlar cuidadosamente el solapamiento entre cada pasada de exploración, trazar directrices axiales precisas y consultar tablas de conversión para determinar el ángulo de cualquier indicación dada. Aunque eficaz, este proceso era lento e introducía una complejidad innecesaria, especialmente durante excavaciones a gran escala o excavaciones en las que el tiempo apremiaba.
Esos tiempos han quedado atrás.
La introducción del nuevo codificador circunferencial de Spyne, alimentado por acelerómetros en miniatura, permite el posicionamiento angular en tiempo real del escáner en relación con la gravedad terrestre. El único dato que debe introducir el operario es la circunferencia de la tubería; a partir de ahí, todo lo demás se calcula automáticamente.
Funciona incluso en tuberías inclinadas hasta 30 grados, manteniendo la precisión sin necesidad de compensar las variaciones de ángulo durante la configuración o la exploración.
Y lo que es aún mejor, ahora los operarios pueden iniciar una exploración en cualquier punto de la tubería -en la parte superior, inferior o lateral- y moverse en cualquier secuencia sin preocuparse por la precisión del solapamiento o el orden direccional. Los datos de exploración se asignan automáticamente a su ubicación angular exacta en la superficie de la tubería, en tiempo real en el software de adquisición.
Piense en la tubería como un lienzo digital en blanco. Con cada escaneado, Spyne pinta sobre la superficie hasta que no quedan zonas vacías, resaltando claramente las áreas no escaneadas en tiempo real. Esto no sólo mejora la calidad y la exhaustividad de la exploración, sino que también proporciona una confirmación visual de la cobertura total de la superficie, lo que reduce drásticamente el riesgo de pasar por alto defectos.
Actualización de software:Magnifi es ahora más inteligente
Hablando de software: también hemos aprovechado la oportunidad para simplificar el proceso de creación de configuraciones en Magnifi®. Ahora ofrece un modo de escaneado en peine (unidireccional) y un modo de escaneado de trama real (bidireccional). La interfaz de usuario se ha simplificado a sólo tres entradas: inicio axial, final axial y circunferencia del tubo. Todo lo demás es gestionado internamente por Magnifi, lo que ayuda a los nuevos operadores a empezar a trabajar rápidamente con una interfaz intuitiva.
Gananciasde productividad probadas
Una de las ventajas más tangibles de esta actualización es la lectura angular directamente en grados. En lugar de tener que utilizar una cinta métrica flexible para marcar la posición de una indicación situada a cientos de milímetros de la parte superior de la tubería, basta con utilizar un buscador de ángulos y colocarlo en la ubicación angular proporcionada por Magnifi. Esta mejora por sí sola supone un importante ahorro de tiempo en la excavación cuando se intenta localizar la posición de docenas de colonias de grietas por corrosión bajo tensión en la superficie de una tubería. Las pruebas de campo iniciales han demostrado una velocidad de inspecciónglobal con Spyne hasta un 40% más rápida que antes.
Obtenga una visión general de todas estas ventajas que permite el codificador circunferencial de Spyne viendo este vídeo.
Una actualización sin problemas para los usuariosactuales
Los usuarios actuales de Spyne también se benefician del codificador circunferencial: está totalmente integrado en un teclado desmontable, que puede adquirirse por separado e intercambiarse con el existente. El nuevo teclado incluye un botón de pausa para facilitar la transición entre pasadas de escaneado dentro de una adquisición de trama, y flechas LED que indican la dirección de escaneado y si la adquisición está en pausa o no. En cuanto al software, Magnifi 5.4 contiene todas las nuevas funciones necesarias para manejar el codificador.
Resumen: Cuatro formas en que el codificador circunferencial eleva Spyne
Spyne ya ha demostrado su rendimiento en términos de alta probabilidad de detección de pequeños defectos, baja dependencia del operario y alta velocidad de exploración. Al implementar mediciones angulares en tiempo real a este equipo, estamos añadiendo cuatro ventajas fundamentales a la lista:
-
- No más zonas muertas: la codificación circunferencial disminuye la probabilidad de error humano en las inspecciones Spyne al hacer que las áreas omitidas y las zonas no escaneadas sean claramente visibles en los datos C-scan, lo que garantiza una cobertura del 100% de la superficie.
- Más flexibilidad: la calidad de los datos no se ve afectada por el orden de la secuencia de escaneado, la anchura de solapamiento y la rectitud del movimiento axial.
- Interpretación de datos más sencilla: la medición directa del ángulo asociada a cada indicación facilita y acelera la recuperación de los defectos en la superficie de la tubería.
- Flujo de trabajo de inspección simplificado: gracias a las siguientes funciones clave añadidas a Magnifi 5.4 y el teclado Spyne, la inspección de tuberías puede llevarse a cabo de forma más fluida y eficaz:
- Asistente de configuración simplificado
- Menor intervención del usuario
- Función de adquisición en pausa
- Flecha LED que muestra la dirección de exploración
- Verdaderas capacidades de exploración rasterizada
¿Listo para optimizar sus inspecciones de tuberías?
El nuevo codificador circunferencial hace que Spyne sea aún más potente, ofreciendo a los operadores y propietarios de activos la confianza de una cobertura completa de la superficie, una toma de decisiones más rápida y una reducción de los tiempos de inspección.Vea la demostración completa para verlo en acción.
