Le logiciel UltraVision est un outil de premier plan pour les essais ultrasoniques (UT) et l'inspection par essais ultrasoniques multi-éléments (PAUT), offrant une suite complète pour la conception, la configuration, l'acquisition et l'analyse des données d'inspection UT. Les récentes mises à jour du logiciel UltraVision® ont considérablement amélioré la synergie entre les instruments UT d'Eddyfi Technologies, permettant aux utilisateurs d'ouvrir et d'analyser les fichiers de données d'inspection dans les formats '.acquire_data' et '.capture_acq' avec une facilité sans précédent.

Découvrez la Puissance du Logiciel UltraVision® Pour Capture™ et l'Acquisition de Données
5:33

Compatibilité et Flexibilité Accrues

Les récentes mises à jour maximisent les capacités d'UltraVision, offrant des ressources inestimables aux utilisateurs des systèmes Gekko®, Mantis™ et Panther™. En intégrant ces formats de fichiers de données pour l'analyse, le logiciel favorise une plus grande interopérabilité et offre aux analystes UT la flexibilité de choisir l'outil d'analyse le plus adapté à leurs besoins spécifiques.

Analyse Avancée Pour les Utilisateurs de Capture

Alors que le logiciel Capture est réputé pour ses fonctions d'inspection et d'analyse robustes et intuitives, la dernière mise à jour enrichit cette expérience en mettant à disposition les capacités avancées d'analyse et de traitement des données d'UltraVision. Les fonctionnalités améliorées comprennent désormais la fusion de fichiers et de volumes, ainsi que des options de visualisation avancées, permettant aux utilisateurs d'accéder au plus grand nombre d'outils pour l'analyse des données UT.

Correction du Volume et Vues Projetées

Capture et UltraVision fournissent tous deux une analyse des données corrigée en fonction du volume dans les plans supérieur (C), latéral (B) et final (D), convertissant les données du faisceau d'angle en véritables vues cartésiennes. Cette transformation permet d'obtenir une vue du dessus similaire à celle des radiographies traditionnelles, ce qui contraste avec les perspectives C-scan souvent non corrigées présentes dans d'autres logiciels. Les « vues projetées » d'UltraVision améliorent encore ce résultat en isolant et en affichant les volumes de données en trois dimensions, ce qui facilite l'identification et le dimensionnement rapides des indications dans les différentes positions du scanner, sans qu'il soit nécessaire d'examiner les tranches de données individuelles.

Projected views in UltraVision®

Figure 1: Vues Projetées dans UltraVision

Intégration Transparente des Données Grâce à la Fusion Volumétrique

Pour les inspections complexes, telles que les soudures inspectées sous plusieurs angles ou les tâches de balayage de trame, la fonction « Volumetric Merge » d'UltraVision est inestimable. Elle consolide plusieurs faisceaux et canaux UT en un seul volume de données, qu'elle présente comme un nouveau canal pour une analyse rationalisée. Cette fonction, associée aux « vues projetées » avancées, offre une perspective optimisée pour un examen approfondi et efficace.

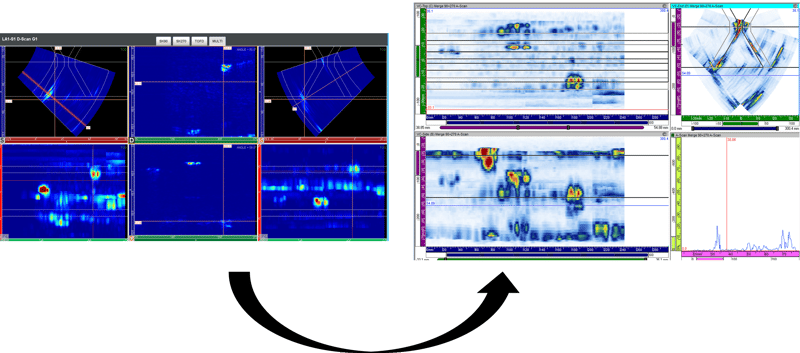

Volumetric merge of 90 +270 skews

Figure 2: Fusion Volumétrique de 90 +270 Obliques

Étalonnage et Traitement Avancés de la Diffraction Par Temps de Vol

UltraVision software supports detailed recalibration and processing of Time-of-Flight Diffraction (TOFD) data. This includes lateral wave straightening, removal, and synthetic aperture focusing technique (SAFT) processing, enhancing the accuracy and capability of TOFD inspections.Le logiciel UltraVision prend en charge le recalibrage et le traitement détaillés des données de diffraction par temps de vol (TOFD). Cela comprend le redressement et l'élimination des ondes latérales, ainsi que le traitement de la technique de focalisation par ouverture synthétique (SAFT), ce qui améliore la précision et la capacité des inspections TOFD.


Lateral wave straightening

Figure 3: Redressement de l'Onde Latérale

Traitement Amélioré du C-Scan

Le logiciel UltraVision offre des outils sophistiqués pour améliorer les images C-scan, y compris la génération de nouveaux C-scans à partir de données stockées et de diverses options de filtrage. L'assemblage de C-Scan permet d'intégrer plusieurs scans dans une vue unifiée, ce qui est particulièrement utile pour les inspections de grandes surfaces, telles que les études de corrosion.

Support Multi-écrans Pour une Analyse Efficace

La prise en charge de plusieurs écrans constitue une amélioration significative d'UltraVision. Cette amélioration permet aux analystes des essais non destructifs (END) d'utiliser une grande partie de l'espace disponible sur l'écran, en affichant simultanément différentes présentations et vues à partir du même fichier. Cette fonction améliore considérablement l'efficacité du processus d'examen des données.

UltraVision multi-screen support

Figure 4: Support Multi-écrans UltraVision

Découvrez Toutes les Capacités d'UltraVision

Le logiciel UltraVision d'Eddyfi Technologies est doté de fonctions d'analyse avancées conçues pour répondre à divers besoins d'inspection. Pour explorer les outils qui conviennent le mieux à vos applications ou pour obtenir de l'information sur les prix des logiciels, veuillez visiter notre site Web. Pour une assistance personnalisée et pour tirer pleinement parti de cette puissante mise à jour, contactez notre équipe d'experts
